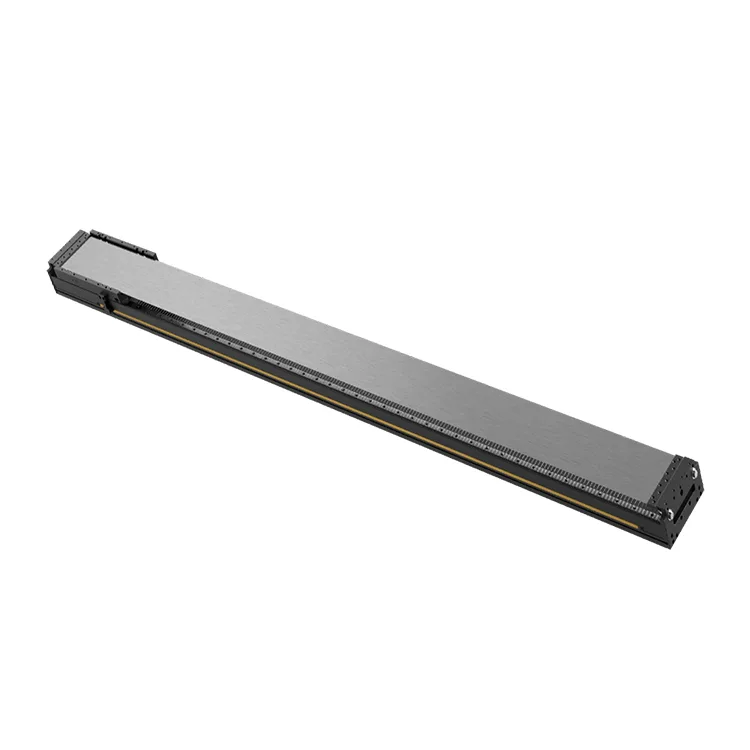

Langt slag lineær motormodul

Designet til at imødekomme begrænsningerne ved traditionelle kugleskruemoduler i scenarier med lang vandring – inklusive håndtering af halvlederwafer, fremstilling af LCD/OLED-paneler og laserbehandling i storformat – dette lineære motormodul med lang slaglængde har et friktionsfrit lineært motordrev, en stiv aluminiumslegeringsramme og højopløsnings lineær encoder til at levere en længde på under-microns længde fra 1 til 6m.

Bygget på Deaotes mere end 15 års ekspertise inden for fremstilling af præcisionsbevægelseskomponenter, eliminerer vores lange slaglængde lineære motormoduler mekaniske transmissionstab (nul slør, nul slid) og muliggør kontinuerlig højhastighedsdrift (op til 5m/s) med minimal vibration (≤0,1g). Det modulære design understøtter brugerdefinerede rejselængder (1m til 6m) og belastningskapaciteter (50kg til 500kg), hvilket gør det ideelt til højkapacitetsautomatiseringssystemer såsom 10,5G LCD-inspektionslinjer, batterielektrodebelægning med stort område og kraftig materialehåndtering i bilfremstilling.

Fremstillet i henhold til ISO 9001:2015 kvalitetsstandarder, har Long-takt lineær motormodulet IP65 støv-/vandbestandighed, temperaturstabiliserede komponenter og et forseglet kabelstyringssystem for at sikre pålidelig ydeevne i barske industrielle miljøer. Kompatibel med industristandard bevægelsescontrollere (Siemens, Mitsubishi, Beckhoff) og kommunikationsprotokoller (EtherCAT, Modbus) muliggør sømløs integration i automatiserede produktionslinjer i stor skala, hvilket reducerer nedetiden og forbedrer den samlede udstyrseffektivitet (OEE) med op til 30 % sammenlignet med konventionelle bevægelsessystemer til lang rejse.

Produktserie

DT-LM-LS1-serien (1-3M rejse)

Langt mellemområde (1-3m) optimeret til præcisionsapplikationer (±1μm gentagelsesnøjagtighed), 2m/s maks. hastighed, belastningskapacitet op til 200 kg. Ideel til håndtering af halvlederwafers, små-format LCD-fremstilling.

DT-LM-LS2-serien (3-6M rejse)

Forlænget lang slaglængde (3-6m) til automatisering i stor skala, 5m/s maks. hastighed, belastningskapacitet op til 500 kg. Velegnet til 10,5 G LCD-inspektion, laserskæring i stort område, montering af bilkarosseri.

DT-LM-LS-HD-serien (heavy-duty)

Kraftig langtaktsmodul (1-4m vandring), belastningskapacitet op til 800 kg, ±2μm gentagelsesnøjagtighed. Designet til håndtering af tungt materiale, 3D-print i stor skala og bearbejdning af flykomponenter.

Kerne fordele

1. Udvidet rejseområde med kompromisløs præcision

Kørselængder fra 1m til 6m med ±1μm gentagelsespositioneringsnøjagtighed (DT-LM-LS1) og ±2μm for kraftige modeller – opnår præcision i industriel kvalitet selv ved maksimal slaglængde. Højopløselige lineære indkodere (1nm opløsning) og aktiv vibrationsdæmpning eliminerer positionsdrift under langdistancebevægelser.

2. Direkte drev for høj hastighed og nul tilbageslag

Lineær motor med direkte drevet design eliminerer mekaniske transmissionskomponenter (kugleskruer, remme), hvilket opnår nul slør, nul slid og op til 5m/s maks. hastighed. Ingen periodisk vedligeholdelse af transmissionsdele reducerer nedetiden med 40 % sammenlignet med kugleskruedrevne langtaktsmoduler.

3. Høj stivhed og belastningskapacitet

Forstærket aluminiumslegeringsramme med dobbelte lineære styreskinner giver enestående stivhed (≥200N/μm) og belastningskapacitet op til 800 kg (DT-LM-LS-HD). Minimal afbøjning under tunge belastninger sikrer ensartet præcision over hele kørselsområdet – afgørende for storskala bearbejdning og materialehåndtering.

4. Lav vibration og lydløs drift

Optimeret motorviklingsdesign og luftkølet varmeafledning reducerer driftsvibrationer til ≤0,1g og støj til ≤60dB (1m afstand). Denne stabilitet er afgørende for højpræcisionsapplikationer såsom halvlederwaferbehandling og lasermikrobearbejdning.

5. Tilpasset og skalerbart design

Fuld tilpasning af rejselængde (1-6m), encoderopløsning (1nm til 10μm), motorkraft og monteringskonfiguration for at matche dine store automatiseringskrav. Modulære komponenter muliggør let udvidelse af rejseområdet uden at ændre hele bevægelsessystemet.

6. Industriel-grade pålidelighed for langsigtet drift

IP65-beskyttelsesgrad, driftstemperaturområde (-10 ℃ til 80 ℃) og anti-korrosionshård anodisering sikrer pålidelig ydeevne i støvede, fugtige eller industrielle miljøer med høj temperatur. MTBF ≥30.000 timer under kontinuerlig drift, hvilket reducerer de samlede ejeromkostninger (TCO) med 25 % over 5 år.

Tekniske specifikationer

Applikationsscenarier

Deaotes lineære motormoduler med lang slaglængde er konstrueret til storstilet industriel automatisering på tværs af sektorer med høj vækst:

● Halvleder og elektronik: 300 mm wafer-håndtering, 10,5 G LCD/OLED-panelinspektion/montering, PCB-boring med stort område

● Industriel automatisering: Kraftig materialehåndtering, laserskæring/gravering i storformat, samlebånd til bilkarosseri

● Energi og batteri: Lithium-batterielektrodebelægning med stort område, fremstilling af solpaneler, samling af brændselsceller

● Luftfart og biler: Bearbejdning af flykomponenter, svejsning af chassis til biler, 3D-print i stor skala

● Medicinsk og farmaceutisk: Storformat medicinsk billedbehandlingsudstyr, automatiserede lægemiddelproduktionslinjer, steriliseringssystems bevægelsesakser
