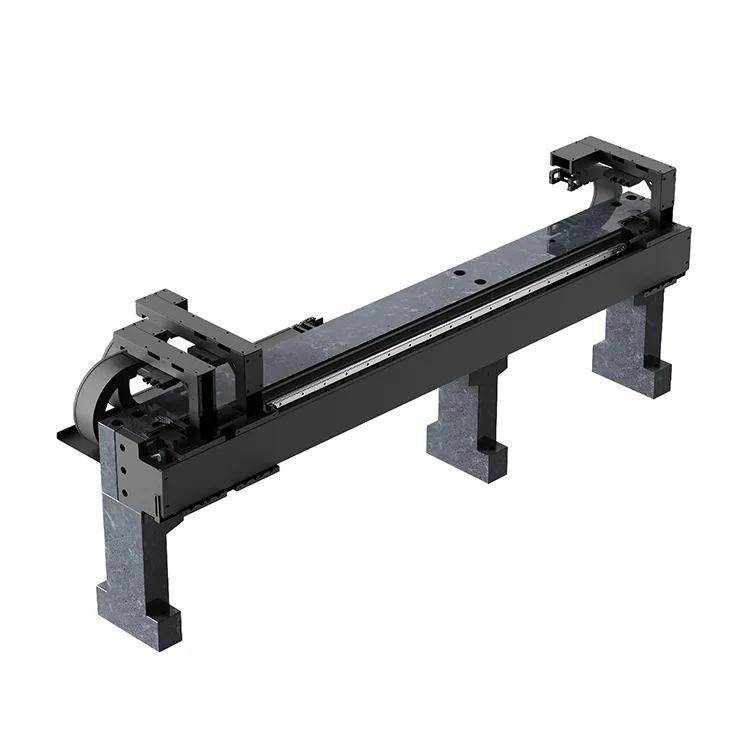

Trebevægelses undermodul

Designet til at erstatte undermodul med tre bevægelser i kompakte produktionslinjer – inklusive halvlederwafer-behandling, LCD/OLED-panelinspektion og højhastigheds elektronisk komponentsamling – dette modul integrerer tre uafhængige lineære motormovers med højopløsningskodere for at levere sub-mikron præcision for hver mover, mens det muliggør fleksibel synkron eller asynkron styring.

Bygget på Deaotes 15+ års ekspertise inden for fremstilling af præcisionsbevægelseskomponenter, eliminerer vores triple-mover-modul behovet for flere parallelle lineære faser, hvilket reducerer udstyrs fodaftryk med op til 40 % og forenkler systemintegration. Hver mover har uafhængig servokontrol, direkte slør uden slør og justerbar hastighed/acceleration (0-3m/s), hvilket gør den ideel til flertrinsprocesser med høj gennemstrømning såsom 300 mm waferhåndtering (påfyldning → behandling → aflæsning), LCD-panel-flerpositionsinspektion og samlebånd til bilkomponenter.

Fremstillet under ISO 9001:2015 kvalitetsstandarder, har triple-mover-modulet IP65 støv-/vandbestandighed, anti-interferens elektromagnetisk afskærmning og et forseglet kabelstyringssystem for at sikre pålidelig ydeevne i barske industrielle miljøer. Kompatibel med industristandard bevægelsescontrollere (Siemens, Beckhoff, Yaskawa) og kommunikationsprotokoller (EtherCAT, PROFINET) muliggør sømløs integration i multi-station automatiserede produktionslinjer, hvilket forbedrer den samlede udstyrseffektivitet (OEE) med op til 50 % sammenlignet med traditionelle multi-modul opsætninger.

Produktserie

DT-LM-TM1-serien (præcisionsfokus)

3 uafhængige movere med ±1μm gentagelsesnøjagtighed pr. mover, 1-2m vandringsområde, 2m/s maks. hastighed. Ideel til halvlederwaferbehandling, mikro-elektronisk komponentsamling, præcisionsinspektionssystemer.

DT-LM-TM2-serien (Højhastighedsfokus)

3 højhastighedsflyttere med 3m/s maks. hastighed, ±1,5μm gentagelsesnøjagtighed, 1-4m vandringsområde. Velegnet til LCD/OLED-panelinspektion med høj kapacitet, automatiserede sorteringssystemer, battericellesamling.

DT-LM-TM-HD-serien (heavy-duty)

3 tunge flyttemaskiner med 150 kg lastekapacitet pr. mover, ±2μm gentagelsesnøjagtighed, 1-3m vandringsområde. Designet til montering af bilkomponenter, håndtering af tunge materialer, 3D-print i stort format.

Kerne fordele

1. Tre uafhængige flyttemaskiner med præcisionskontrol

Each of the Three motion sub module features independent servo control and high-resolution linear encoders (1nm resolution), delivering ±1μm repeat positioning accuracy per mover—ensuring consistent precision across all multi-station processes. Movers can operate without interference, even at maximum travel range (1-4m), eliminating position drift common in shared-rail motion systems.

2. Fleksibel synkron/asynkron bevægelse

Understøtter både synkron bevægelse (alle 3 bevægelser bevæger sig med samme hastighed/position til batchbehandling) og asynkron bevægelse (hver bevægelser arbejder med uafhængige hastigheder/positioner for flertrinsprocesser). Denne fleksibilitet reducerer udstyrets kompleksitet og muliggør hurtig omkonfiguration til forskellige produktionsopgaver – kritisk for fleksible produktionssystemer (FMS).

3. Pladsbesparende & omkostningseffektivt design

Integrering af undermodul med tre bevægelser på en enkelt styreskinne reducerer udstyrets fodaftryk med 40 % sammenlignet med tre separate lineære moduler, hvilket optimerer fabriksarealudnyttelsen. Færre komponenter (enkeltramme, delt strømforsyning) sænker de samlede systemomkostninger med 30 %, samtidig med at vedligeholdelsen forenkles og nedetiden reduceres.

4. Høj hastighed og høj gennemstrømning

Lineær motor med direkte drev design muliggør op til 3m/s max hastighed pr. mover med hurtig acceleration (2g), hvilket reducerer cyklustider for multi-station processer med op til 50% sammenlignet med kugleskruedrevne multi-modul opsætninger. Nul slør og nul slid sikrer ensartet højhastighedsydelse over millioner af cyklusser.

5. Bevægelsesprofiler, der kan tilpasses

Fuld tilpasning af vandringsrækkevidde (1-4m), mover-belastningskapacitet (50-150 kg pr. mover), hastigheds-/accelerationsparametre og bevægelsesprofiler (trapezformet, S-kurve) for at matche dine multistations automatiseringskrav. Modulært design tillader nem tilføjelse/fjernelse af flyttemaskiner til fremtidige produktionslinjeopgraderinger.

6. Industriel-grade pålidelighed for kontinuerlig drift

IP65-beskyttelsesgrad, driftstemperaturområde (-10 ℃ til 80 ℃) og anti-korrosionshård anodisering sikrer pålidelig ydeevne i støvede, fugtige eller industrielle miljøer med høj temperatur. MTBF ≥30.000 timer under kontinuerlig drift, hvilket reducerer de samlede ejeromkostninger (TCO) med 25 % over 5 år sammenlignet med traditionelle multimodulsystemer.

Tekniske specifikationer

Applikationsscenarier

Deaotes undermoduler med tre bevægelser er udviklet til multistationsautomatisering med høj kapacitet på tværs af globale højvækstsektorer:

● Halvleder og elektronik: 300 mm wafer-indlæsning/behandling/aflæsning, mikrochippakning, PCB-multipositionsboring/testning

● Skærmfremstilling: 10,5 G LCD/OLED-panel flerpunktsinspektion, berøringsskærmenhed, placering af baggrundsbelysningsmodul

● Automotive & Aerospace: Automotive component multi-trin montage, aerospace dele præcisionsbearbejdning, battericelle stabling

● Medicinsk og farmaceutisk: Medicinsk udstyr multi-station samling, lægemiddel emballage linjer, laboratorie automationssystemer

● Logistik og sortering: Højhastigheds pakkesortering, automatisk lagerplukning, elektroniske komponentsorteringssystemer

Om Deaote

Suzhou Deaote Precision Mould Co., Ltd. is a leading high-tech enterprise specializing in R&D, manufacturing, and sales of precision motion components—with a focus on multi-mover linear modules for global industrial automation markets. With over 15 years of expertise in precision mould and motion system design, we serve customers across Europe, North America, Asia, and Australia in semiconductor, electronics, automotive, and aerospace sectors.

Vores undermoduler med tre bevægelser er udviklet i vores dedikerede multi-akse bevægelses-F&U-laboratorium, der udnytter avanceret CNC-bearbejdning, laserkalibrering og præcisionssamlingsteknologier for at opnå uafhængig kontrol af flere flyttemaskiner med sub-mikron nøjagtighed. Vi leverer end-to-end-tilpasningstjenester – fra moduldesign og prototyping til installation på stedet og global teknisk support – og sikrer, at vores løsninger opfylder de unikke krav til automatiserede produktionslinjer med flere stationer.

Committed to "Precision in Multi-Axis Motion, Efficiency in Automation", Deaote invests 18% of annual revenue in R&D to develop next-generation multi-mover motion solutions. Our ISO 9001:2015 certified production facility and global service network ensure fast response times (≤48 hours) and local technical support, making us a trusted partner for manufacturers of high-throughput automated production lines worldwide.
