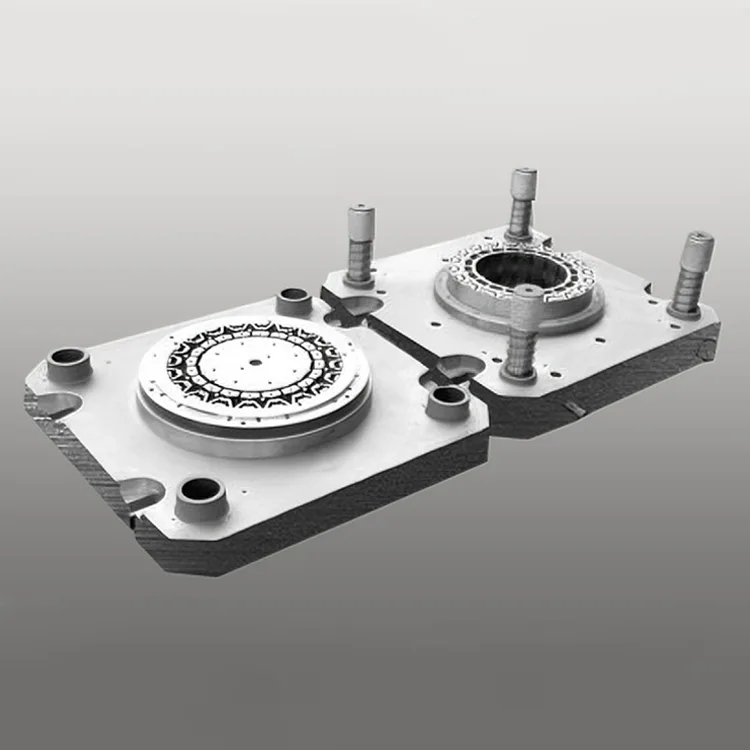

500 mm ydre diameter med fuld sammensat matrice til NEV-stator og rotor

Kernekraftkomponenterne i nye energikøretøjer (BEV/PHEV) traktionsmotorer (50-200kW). 500 mm ydre diameter med fuld sammensat matrice til NEV stator og rotor er designet til at imødekomme de strenge dimensionelle og strukturelle krav til NEV motorkerner med 500 mm ydre diameter. Denne fuld sammensatte matrice integrerer blanking, stansning, notching og lamineringsprocesser i en enkelt stansecyklus, hvilket eliminerer flertrinsbearbejdning og konsistens af kritisk motorkraft for NEV-motorer. (≥3,5kW/kg) og drejningsmomentstabilitet.

Produktserie

DT-FCD-NEV1-serien (Passager NEV-traktionsmotor)

±0,005 mm nøjagtighed, 780.000 slag levetid, 50-120 kW motorkerner (500 mm OD). Ideel til masseproduktion af BEV/PHEV-trækkraftmotorer til personbiler.

DT-FCD-NEV2-serien (kommerciel NEV-traktionsmotor)

±0,006 mm nøjagtighed, 720.000 slag levetid, 120-200 kW motorkerner (500 mm OD). Velegnet til produktion af elektriske busser/lastbiler.

DT-FCD-NEV-Custom Series (OEM NEV-motor)

Skræddersyet dimensionsnøjagtighed (±0,004-0,007 mm), tilpasset procesintegration, kompatibel med siliciumstål (27Q130/35W250). Designet til mærkespecifik NEV-motorproduktion.

Kerne fordele

1. Fuldt sammensat design til integreret et-trins stempling

Integrerede blanking-, stansnings-, notch- og lamineringsprocesser i en enkelt stansecyklus eliminerer 3-4 traditionelle bearbejdningstrin for 500 mm ydre diameter med fuld sammensat matrice til NEV-stator og rotor. Denne ettrinsløsning reducerer produktionstiden med 40 % og kernesamlingsfejl med 80 %, hvilket sikrer perfekt justering af stator/rotor-lamineringer (parallelisme ≤0,008 mm), der er afgørende for NEV-motoreffektivitet.

2. 500 mm OD Ramme med høj stivhed til nul deformation

Forstærket matriceramme lavet af S50C højstyrkestål med spændingsaflastende varmebehandling (HV ≥220) og præcisionsstyresøjler (udløb ≤0,002 mm) sikrer nul deformation selv under 350 tons stemplingskraft. Det symmetriske strukturelle design minimerer vibrationer under højhastighedsstempling og bibeholder dimensionsnøjagtighed på ±0,005 mm for 500 mm store kerner – afgørende for ensartethed i NEV-motorluftgabet (≤0,01 mm).

3. Premium coated værktøjsstål for forlænget levetid

Kernestansekomponenter lavet af SKH-51 (højhastighedsstål) og ASP23 (pulvermetallurgisk stål) med TiAlN-belægning (hårdhed ≥68 HRC) leverer 780.000+ stemplingsslag - 2,1x længere end standard matricer i stor størrelse (370.000 slag). TiAlN-belægningen giver høj temperaturbestandighed (op til 500°C) og slidstyrke, hvilket forlænger vedligeholdelsesintervallerne til 180.000 slag (mod 70.000 for konventionelle store matricer).

4. NEV Motor-Grade Præcision for Power Density

7-akset CNC-bearbejdning med ±0,0008 mm positioneringsnøjagtighed og in-die lasermålesystemer sikrer komponentens dimensionelle tolerance på ±0,005 mm – kritisk for NEV motoreffekttæthed (≥3,5kW/kg) og energikonverteringseffektivitet (≥96%). Konsekvent præcision eliminerer bearbejdning efter stempling, hvilket forbedrer produktionsudbyttet til 99,7 % for 500 mm store kerner.

5. Optimering af siliciumstål for NEV energieffektivitet

Specialiseret stansekantdesign med mikroradius (R0,015 mm) minimerer siliciumstål (27Q130/35W250) materialespænding og kantgrater (≤0,008 mm), bevarer stålets magnetiske egenskaber og forbedrer NEV-motorens energieffektivitet med 5-7 %. Kompatibel med højkvalitets ikke-kornorienteret (NGO) siliciumstål, der opfylder globale NEV-motoreffektivitetsstandarder (EU WLTP, US EPA).

6. Modulær tilpasning til NEV motordiversitet

Fuld tilpasning af stemplingsprocesser (stansning/stansning/hak/laminering), materialekompatibilitet (0,35-0,5 mm siliciumstål), overfladefinish (Ra ≤0,4μm) og dimensionstolerance (±0,004-0,007 mm). Valgfrie funktioner omfatter in-die-stabling, isoleringsbelægningskompatibilitet og lasermærkning for sporbarhed – der opfylder globale NEV OEM-krav til produktion af traktionsmotorkerner.

Tekniske specifikationer

±0,005 mm dimensionsnøjagtighed 780.000+ slag Servicelevetid Fuld sammensat integreret stempling Højstivhedsramme (500 mm OD) Tilpasset til NEV-traktionsmotorer

Applikationsscenarier

Deaotes 500 mm ydre diameter med fuld sammensat matrice til NEV-stator og rotor er konstrueret til globale NEV-motorproducenter på tværs af forskellige sektorer:

● Passager NEV'er: Masseproduktion af 50-120 kW stator/rotor kernekomponenter (500 mm OD) til BEV/PHEV personbiler (sedan/SUV/hatchback)

● Kommercielle NEV'er: Produktion af 120-200kW stator/rotorkernekomponenter (500 mm OD) til elektriske busser, lastbiler og varevogne

● Specielle NEV'er: Brugerdefineret stempling af kernekomponenter til elektriske entreprenørkøretøjer, landbrugs-NEV'er og marine elektriske køretøjer

● OEM NEV Motor Manufacturing: Skræddersyede matriceløsninger til globale NEV motor OEM'er (Tesla, BYD, Volkswagen, Toyota, Hyundai) til mærkespecifik kerneproduktion
