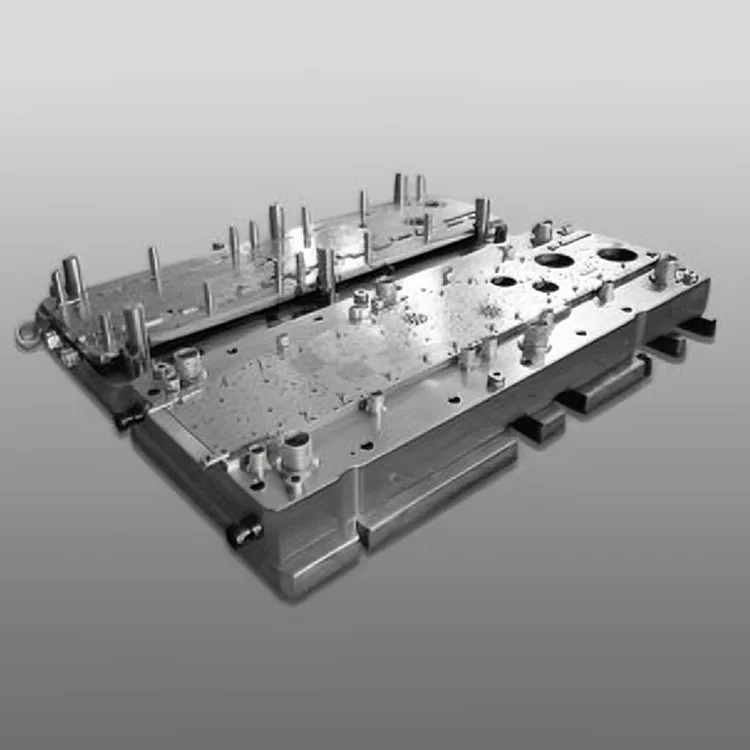

Dobbeltrækket progressiv matrice til vaskemaskinemotor

Designet til at erstatte traditionelle enkeltrækkede progressive matricer i højvolumen husholdningsapparater produktionslinjer, integrerer denne to-rækkede matrice 12-20 stansestationer i en kompakt, stiv struktur, hvilket muliggør samtidig produktion af Double-Row Progressive Die til vaskemaskinemotor - fordobler produktionseffektiviteten, mens den bibeholder husholdningsapparatets kvalitet, dimensionel energieffektivitet (05 mm) og lav energieffektivitet (05 mm).

Bygget på Deaotes mere end 15 års ekspertise inden for fremstilling af præcisionsforme til husholdningsapparater-industrien, vores dobbeltrækkede progressive matrice til vaskemaskinemotor har en slidstærk SKD11/DC53 stålkerne med TiN-belægning (hårdhed ≥62 HRC), hvilket sikrer en levetid på 8+00,00 stemplinger, ensartet 8+00,00 slag (0,000,000 slag) standard. præcision over hele produktionscyklussen. Det modulære design med lynudskiftelige hulindsatser forenkler vedligeholdelsen og reducerer nedetiden, hvilket gør den ideel til 24/7 masseproduktionslinjer med top-, front- og bærbare vaskemaskinemotorer (0,5-2,0 HK).

Fremstillet i henhold til ISO 9001:2015 og IATF 16949 kvalitetsstandarder, er den dobbeltrækkede progressive matrice fuldt kompatibel med højhastigheds automatiserede stemplingslinjer (60-120 slag i minuttet) og har integrerede in-die vision inspektionssystemer til real-time kvalitetskontrol (defekt detektionsrate ≥99,9%). Den er kompatibel med alle større vaskemaskiner (LG, Samsung, Haier, Whirlpool) og integreres problemfrit i globale husholdningsapparaters fremstillingssystemer, hvilket reducerer produktionsomkostningerne pr. enhed med 30 % sammenlignet med enkeltrækkede matriceløsninger.

Produktserie

DT-PD-WM1-serien (frontlæssende vaskemaskinemotor)

±0,005 mm nøjagtighed, 800.000 slag levetid, 1,0-2,0 HK motorkernekomponenter. Ideel til højeffektiv BLDC-motormasseproduktion til frontbetjente vaskemaskiner.

DT-PD-WM2-serien (topfyldt vaskemaskinemotor)

±0,007 mm nøjagtighed, 700.000 slag levetid, 0,5-1,5 HK motorkernekomponenter. Velegnet til produktion af induktionsmotorer til topfyldte og semi-automatiske vaskemaskiner.

DT-PD-WM-Custom Series (OEM Customized)

Skræddersyet målnøjagtighed (±0,003-0,008 mm), brugerdefinerede stemplingsstationer (8-24), kompatible med siliciumstål (35W250/50W400). Designet til mærkespecifik OEM vaskemaskine motorproduktion.

Kerne fordele

1. Dobbeltrækket design for 100 % produktionseffektivitetsforøgelse

Integrerede to parallelle stemplingsrækker muliggør samtidig produktion af to identiske eller blandede motorkernekomponenter pr. slag, hvilket fordobler output sammenlignet med enkeltrækkede progressive matricer. Det optimerede materialestrimmel-indlejringslayout reducerer også spild af siliciumstål med 15 % (fra 20 % til 5 %), hvilket sænker råmaterialeomkostningerne - den største omkostningskomponent i produktion af vaskemaskinemotorkerner - markant.

2. Præcision i apparatkvalitet for lav støj og energibesparende ydeevne

5-akset CNC-bearbejdning med ±0,001 mm positioneringsnøjagtighed og in-die lasermålesystemer sikrer komponentens dimensionelle tolerance på ±0,005 mm – kritisk for stator/rotor luftgab ensartethed (≤0,01 mm) og reduktion af motorstøj (≤55 dB) og energieffektivitet (IEC 60034-overensstemmelse). Konsekvent præcision eliminerer post-stempling slibeprocesser, hvilket forbedrer produktionsudbyttet til 99,5%.

3. Ultralang levetid med materialer med høj hårdhed

Kernedysekomponenter fremstillet af SKD11 (koldtbearbejdningsstål) og DC53 (højstyrkestål) med TiN-belægning (hårdhed ≥62 HRC) leverer 800.000+ stanseslag - 2,3x længere end standardmatricer (350.000 slag). Forseglede fedtbeholdere og selvsmørende styrebøsninger forlænger vedligeholdelsesintervallerne til 200.000 slag (mod 50.000 for konventionelle matricer).

4. Høj hastighed og fuldautomatisk kompatibilitet

Optimeret matricestruktur med forstærket spændingsfordeling understøtter højhastighedsstempling (60-120 slag i minuttet) og fuld integration med automatiserede materialetilførsels-, stablings- og emballeringssystemer. In-die vision-inspektionssystemet registrerer grater (≤0,01 mm), dimensionelle afvigelser og overfladefejl i realtid, hvilket eliminerer manuel kvalitetskontrol og reducerer skrotraten til 0,1 %.

5. Optimering af siliciumstål til motorens energieffektivitet

Specialiseret stansekantdesign minimerer siliciumstål (35W250/50W400) materialespænding og kantgrater, bevarer stålets magnetiske egenskaber og forbedrer motorens energieffektivitet med 5-7%. Kompatibel med både kornorienteret (GO) og ikke-kornorienteret (NGO) siliciumstål, der opfylder globale energieffektivitetsstandarder for husholdningsapparater (EU Ecodesign, US ENERGY STAR).

6. Modulær tilpasning til diverse vaskemaskinekrav

Fuld tilpasning af stemplingsstationer (8-24), materialekompatibilitet (0,25-0,5 mm siliciumstål), overfladefinish (Ra ≤0,6μm) og dimensionstolerance (±0,003-0,008 mm). Valgfrie funktioner omfatter in-die-hak, stablingslaminering og lasermærkning for komponentsporbarhed – som opfylder globale vaskemaskiners OEM-krav.

Tekniske specifikationer

±0,005 mm dimensionsnøjagtighed 800.000+ slag Servicelevetid 2x produktionseffektivitet Fuld automatiseret stempling kompatibel Tilpasset til alle vaskemaskinetyper

Applikationsscenarier

Deaotes dobbeltrækkede progressive matrice til vaskemaskine er udviklet til globale producenter af husholdningsapparater på tværs af forskellige sektorer:

● Frontbetjente vaskemaskiner: Masseproduktion af 1,0-2,0HK BLDC motorkernekomponenter til avancerede energieffektive frontbetjente vaskemaskiner

● Top-loading vaskemaskiner: Produktion af 0,5-1,5 HK induktionsmotor kernekomponenter til standard top-loading og semi-automatiske vaskemaskiner

● Bærbare/små vaskemaskiner: Brugerdefineret stempling af minimotorkernekomponenter til bærbare, autocampere og under-bords vaskemaskiner

● OEM Motor Manufacturing: Custom die-løsninger til globale vaskemaskiner OEM'er (LG, Samsung, Haier, Whirlpool, Electrolux) til mærkespecifik motorproduktion
