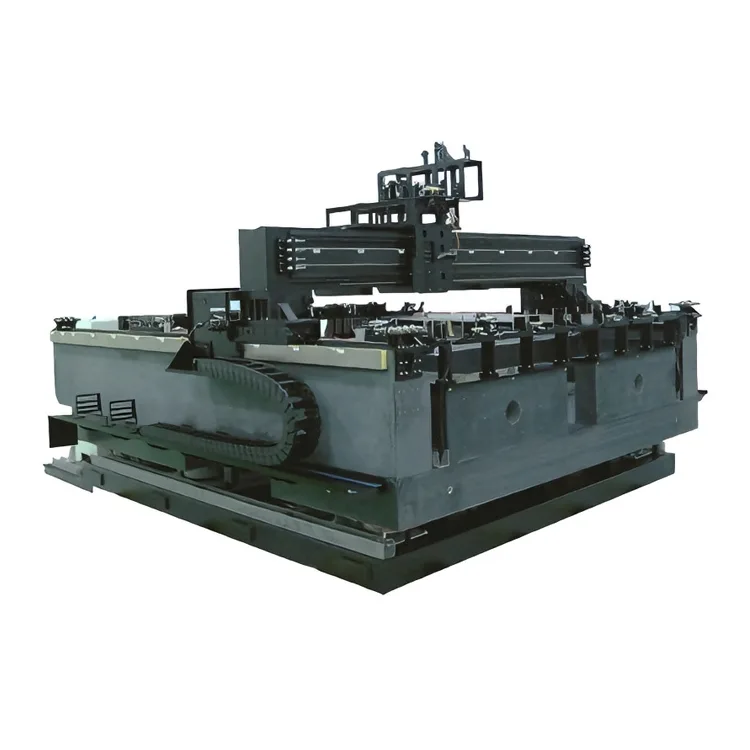

10,5G LCD-detektion og reparation

Bygget på Deaotes mere end 15 års ekspertise inden for præcisionsstøbning og fremstilling af bevægelseskomponenter i stor skala, eliminerer dual-drive-designet enkeltakset drejningsmomentdeformation og sikrer ensartet bevægelse på tværs af hele 10,5G LCD-detektions- og reparationsoverfladen (3,37m × 2,94m). Platformen har en termisk stabiliseret granitbase og aktivt anti-vibrationssystem, der opretholder positioneringsnøjagtighed (±2μm repeterbarhed) selv under kontinuerlig 24/7 drift i LCD-renrumsmiljøer (Klasse 1000). Kompatibel med automatiserede optiske inspektionssystemer (AOI), laserreparationsværktøjer og synsstyrede reparationsrobotter, muliggør sømløs integration i 10,5G LCD-produktionslinjer for at forbedre paneludbyttet og reducere skrotrater.

10,5G LCD-detektion og reparation, der er optimeret til både inspektions- og reparationsarbejdsgange, understøtter tilpassede vandringsområder (X-akse: op til 4000 mm, Y-akse: op til 3500 mm) og høj dynamisk ydeevne (maks. hastighed: 1,2 m/s, acceleration: 0,8 G) for at opfylde LCD-produktionskravene til produktion af masse. Dets modulære design giver mulighed for skræddersyede løsninger – inklusive Z-akse løftemoduler til reparationsværktøjspositionering og Theta-akserotation (±0,005° nøjagtighed) til paneljustering – hvilket gør den til den ideelle bevægelseskerne for 10,5G LCD-panelproducenter, der søger at forbedre kvalitetskontrol og reducere produktionsomkostninger.

Kerne fordele

1. Dual-Drive-arkitektur for 10,5 G stor stabilitet

Udstyret med symmetriske dobbelte lineære motordrev på X/Y-akser eliminerer platformen bevægelsesskævhed og drejningsmomentdeformation, der er almindelig i enkeltdrevs store bevægelsessystemer. Dette sikrer ensartet hastighed og positionering på tværs af hele 10,5G LCD-detektion og reparation med fladhedskontrol ≤5μm/m—kritisk for ensartet defektdetektering og pixelreparation på tværs af overdimensionerede skærmsubstrater.

2. Mikron-niveau præcision til LCD-inspektion/reparation

Integrerede lineære indkodere med høj opløsning (0,1μm opløsning) og positionskompensationsalgoritmer i realtid leverer ±2μm gentagelsespositioneringsnøjagtighed og ±5μm absolut nøjagtighed for X/Y-akser. Dette muliggør præcis målretning af sub-pixel-defekter (≤5μm størrelse) i 10,5G LCD-detektion og reparation, hvilket reducerer antallet af falske registreringer og sikrer pålidelig pixel-reparation (død pixel, lyspunkt, linjefejlkorrektion) uden skader på tilstødende pixels.

3. Heavy-Duty & High-Speed ​​Ydeevne

Konstrueret til at håndtere tunge belastninger (≤500 kg) inklusive 10,5G LCD-detektions- og reparationsværktøj, opnår platformen en maksimal bevægelseshastighed på 1,2m/s og acceleration på 0,8G – balancerer høj gennemstrømning (op til 60 paneler i timen) med den stabilitet, der kræves til præcisionsreparationsarbejde. Det luftbærende føringsvejsdesign eliminerer mekanisk friktion, sikrer jævn bevægelse og forlænger levetiden (MTBF ≥25.000 timer).

4. Termisk stabilt & anti-vibrationsdesign

Konstrueret med en naturlig granitbase (termisk udvidelseskoefficient ≤0,5×10⁻⁶/℃) og aktivt vibrationsisoleringssystem minimerer platformen positionsdrift forårsaget af temperaturudsving (≤0,3μm/℃) og eksterne fabriksvibrationer. Denne stabilitet sikrer ensartet inspektions-/reparationskvalitet på tværs af længere produktionsserier, et kritisk krav for højtydende 10,5G LCD-produktion.

5. Sømløs integration med LCD-produktionssystemer

Kompatibel med industristandardkommunikationsprotokoller (EtherCAT, PROFINET, Modbus TCP) og LCD-fabriks-MES-systemer, integrerer platformen problemfrit med AOI-udstyr, laserreparationsværktøjer og automatiserede materialehåndteringssystemer (AMHS). Suzhou Deoute leverer fuld tilpasning af kontrolgrænseflader og bevægelsesprofiler til at matche eksisterende 10,5G LCD produktionslinje arbejdsgange, hvilket reducerer integrationstid og nedetid.

6. Renrum & vedligeholdelsesvenligt design

Designet til klasse 1000 LCD-renrumsdrift, platformen har forseglede lineære motorkabinetter og HEPA-filtreret luftcirkulation for at forhindre partikeldannelse (≤0,1μm partikelemission). De smørefrie luftlejekomponenter og den modulære struktur reducerer vedligeholdelseskravene med hurtig udskiftning af dele til service på stedet - minimerer produktionsnedetid for 24/7 LCD-produktionslinjer.

Tekniske specifikationer

Applikationsscenarier

Konstrueret til 10,5G LCD-detektion og reparationsproduktion er vores dual-drive bevægelsesplatform meget brugt i følgende højpræcisionsprocesser:

● 10,5G LCD-optisk inspektion: Automatisk optisk inspektion (AOI) af pixeldefekter, polarisatorjustering og glasunderlagets fladhed til tv-paneler i store størrelser

● LCD-pixelreparation: Laserreparation af døde pixels, lyse pletter og linjefejl i 10,5G LCD-paneler (kompatibel med COG/FOG-bindingskorrektion)

● Panelkantklipning: Præcisionstrimning af overskydende glas/substratmateriale til 10,5G LCD-paneler for at opfylde specifikationerne for den endelige størrelse

● Justering af baggrundslysmodul: Højpræcisionspositionering af baggrundsbelysningsenheder (BLU) og LED-arrays til LCD-panelsamling i stor størrelse

● Kvalitetskontrolbekræftelse: Efter-reparationsinspektion og validering af 10,5G LCD-paneler for at sikre overholdelse af industriens kvalitetsstandarder

Om Deaote

Suzhou Deaote Precision Mold Co., Ltd. er en førende højteknologisk virksomhed, der er specialiseret i F&U, fremstilling og salg af storstilede præcisionsbevægelsesplatforme, brugerdefinerede støbeforme og skærmfremstillingskomponenter. Med over 15 års ekspertise inden for præcisionsfremstilling og bevægelseskontrol i store størrelser betjener vi globale kunder inden for LCD/OLED-, halvleder- og industriel automationssektorer på tværs af Asien, Europa og Nordamerika.

Vores ultrastore dual-drive bevægelsesplatform udnytter vores kernekompetencer inden for heavy-duty bevægelsessystemdesign og præcisionskonstruktion til at løse de unikke udfordringer ved 10,5G LCD-produktion. Vi leverer end-to-end-løsninger – fra brugerdefineret platformdesign og prototyping til on-site installation, kalibrering og levetid teknisk support – og sikrer, at vores produkter lever op til de strengeste industristandarder for præcision og pålidelighed i produktion af store displays.

Deaote er engageret i "Precision Drives Progress, Innovation Creates Value" og er ISO 9001:2015 certificeret og investerer 15 % af den årlige omsætning i F&U for at udvikle næste generations bevægelsesløsninger til displayindustrien. Vores globale servicenetværk sikrer hurtige svartider (≤48 timer) og lokal teknisk support til vores internationale LCD-produktionskunder.
