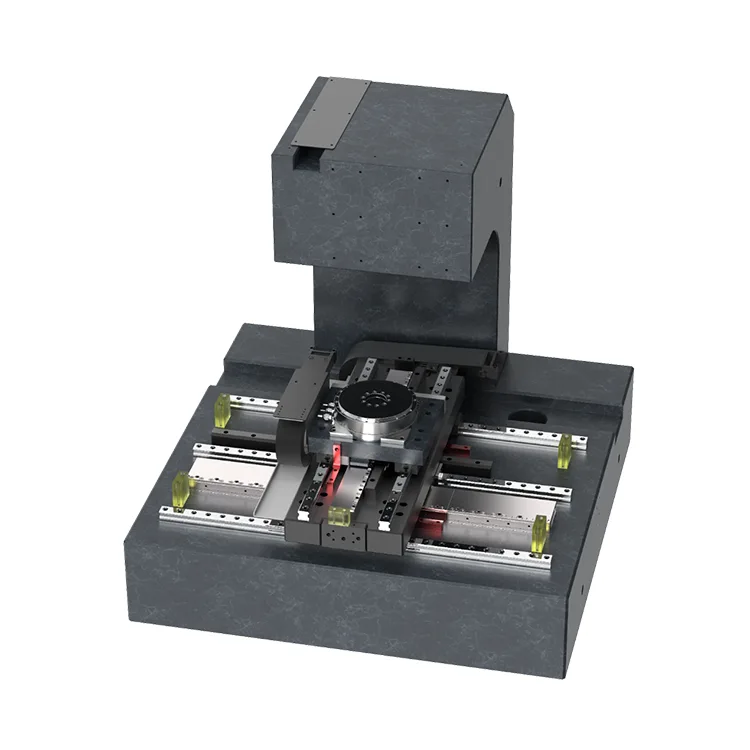

Wafer test

Bygget på Deaotes mere end 15 års ekspertise inden for fremstilling af præcisionsforme og bevægelseskomponenter, har wafertesten en stiv granitbase, termisk stabiliseret struktur og anti-vibrationsdesign for at sikre ensartet ydeevne i renrumsmiljøer (Klasse 100/1000). Den understøtter sømløs integration med wafer-prober, optiske mikroskoper, ATE-systemer (Automatic Test Equipment) og dataopsamlingsværktøjer, hvilket gør den ideel til både R&D og højvolumen-produktionstest af logiske chips, hukommelsesenheder, effekthalvledere og sammensatte halvledere (GaAs, SiC, GaN).

Det modulære design af wafertesten giver mulighed for fuld tilpasning af rejseområder, hastigheds-/accelerationsparametre og kontrolgrænseflader (GPIB, USB, Ethernet) for at matche specifikke wafertest-arbejdsgange. Vores løsning gør det muligt for halvlederproducenter at opnå højere testnøjagtighed, reducere antallet af falske fejl og forbedre gennemløbet – afgørende for at opfylde miniaturiserings- og ydeevnekravene til næste generations halvlederenheder.

Kerne fordele

1. Sub-Micron 4-akse justering nøjagtighed

Udstyret med højopløselige lineære indkodere (0,05 μm opløsning) og direkte drevne momentmotorer til Theta-aksen opnår platformen ±0,5 μm gentagelsespositioneringsnøjagtighed (X/Y), ±1μm absolut nøjagtighed (X/Y), ±2μm Z-akse positioneringsnøjagtighed, og°.0xis. Dette sikrer præcis justering mellem wafer-matricer og testprober/inspektionsoptik, hvilket eliminerer fejljusteringsinducerede fejl i elektrisk karakterisering og optisk inspektion.

2. Højhastigheds- og stabil bevægelseskontrol

Optimerede bevægelseskontrolalgoritmer og luftbærende føringsveje muliggør højhastighedsbevægelse (max. X/Y-hastighed: 150 mm/s, Z-akse maks. hastighed: 50 mm/s) med ultra-lav indstillingstid (≤30ms for X/Y, ≤50ms for Z). Den berøringsfrie drivmekanisme eliminerer mekanisk slitage og tilbageslag, hvilket sikrer ensartet bevægelsesstabilitet over millioner af cyklusser - afgørende for test af wafere med høj gennemstrømning (op til 2500 dies i timen).

3. Termisk stabilt & anti-vibrationsdesign

Konstrueret med en naturlig granitbase (termisk ekspansionskoefficient ≤0,5×10⁻⁶/℃) og aktivt anti-vibrationsisoleringssystem minimerer platformen positionsdrift forårsaget af temperaturudsving (≤0,1μm/℃) og eksterne vibrationer. Z-aksen har et præcisions-kugleskruetræk med forspændingskompensation for at opretholde stabilitet under lodret positionering, hvilket er afgørende for kontrol af sondekontaktkraft (0,1 g til 100 g) i wafertest.

4. Bred wafer-kompatibilitet og fleksibilitet

Wafer-testen understøtter waferstørrelser fra 4-tommer til 12-tommer med justerbare vakuumpatron og automatisk centreringsmekanisme, uden behov for udskiftning af tilpasset armatur. Den rummer wafertykkelser fra 50μm til 800μm og er kompatibel med bare wafers, mønstrede wafers og wafer-level-pakker (WLP), der tilpasser sig forskellige halvledertestbehov (DC parametrisk test, RF-test, optisk inspektion).

5. Renrumskompatibel og lav vedligeholdelse

Wafertesten er designet til klasse 100 renrumsdrift og har et forseglet kabinet med HEPA-filtrering for at forhindre partikelforurening af wafere og testudstyr. IP54-beskyttelsesgrad og smørefri luftlejekomponenter reducerer vedligeholdelseskravene og forlænger MTBF (Mean Time Between Failures) til ≥35.000 timer under standarddriftsforhold.

6. Nem integration og tilpasning

Kompatibel med industristandard kontrolsoftware og kommunikationsprotokoller (GPIB, RS232, Ethernet/IP) integrerer platformen problemfrit med eksisterende wafer-testsystemer. Suzhou Deoute tilbyder fuld tilpasning af vandringsområder (X/Y: 100×100 mm til 300×300 mm; Z: 50 mm til 150 mm), Theta-aksens rotationsområde (±5° til ±10°) og spændepatronens temperaturkontrol (-40℃ til 200℃) for at imødekomme unikke kundekrav.

Tekniske specifikationer

Applikationsscenarier

Konstrueret til 4-akset wafer test og inspektion, er vores XYZT platform meget udbredt i følgende halvlederapplikationer:

● Wafer-probing: Elektrisk karakterisering (DC/AC/RF) af logiske chips, DRAM/NAND-hukommelsesenheder og effekthalvledere (MOSFET, IGBT)

● Optisk inspektion: Defektdetektion på waferniveau, mønsterjustering og metrologi til avanceret halvlederfremstilling

● Pålidelighedstest: Høj/lav temperatur-cyklus, indbrændingstest og levetidskarakterisering af sammensatte halvledere (GaAs, SiC, GaN)

● Wafer-Level Packaging (WLP): Justering og limning af wafer-level pakker til forbrugerelektronik og bilapplikationer

● R&D-testning: Prototyping og validering af nye halvlederdesigns i laboratoriemiljøer (tilpasses til small-batch test)
