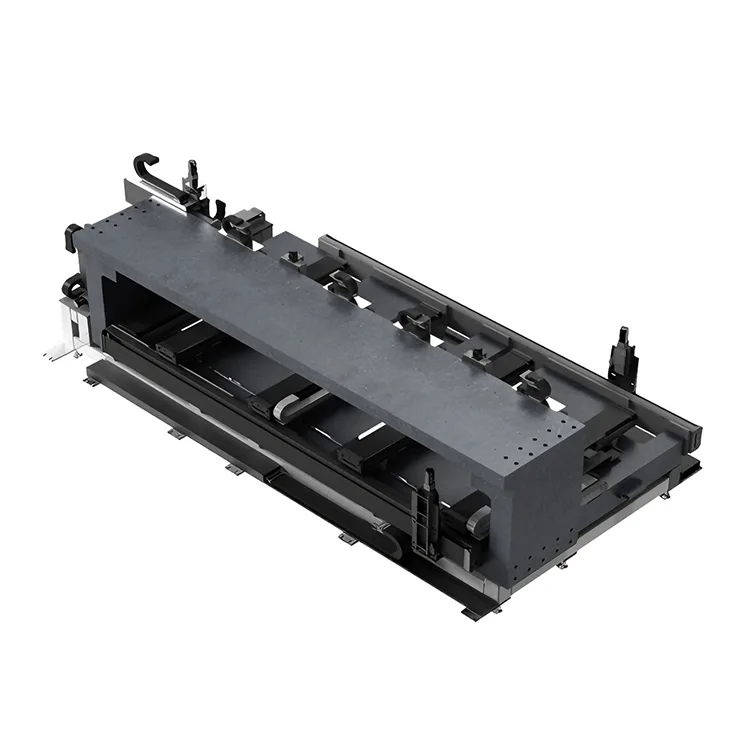

Multi-akset præcisionsbevægelsesplatform
Suzhou Deaote Precision Mold Co., Ltd., beliggende i Wuzhong-distriktet i Suzhou City, Jiangsu-provinsen, er en førende producent af højpræcisions multi-akse præcisionsbevægelsesplatform designet til industriel automation, halvlederfremstilling, produktion af medicinsk udstyr og præcisionsmålingsapplikationer. Med over 18 års ekspertise inden for præcisionsbearbejdning og integration af bevægelseskontrolsystemer er vi specialiseret i specialfremstillede 2-akse (XY), 3-akse (XYZ), 4-akse (XYZR), 5-akse og 6-aksede bevægelsesplatforme, der leverer sub-mikron positioneringsnøjagtighed og enestående dynamisk ydeevne.
Vores multi-akse præcisionsbevægelsesplatform integrerer baser af aluminiumslegering eller granit med høj stivhed, præcision lineære guider, højtydende servomotorer og absolutte optiske indkodere for at opnå ±0,5µm positioneringsnøjagtighed og ±0,1µm repeterbarhed. Vores bevægelsesplatforme er designet til 24/7 kontinuerlig drift i industrielle miljøer og har modulært design, nem integration og avancerede motion control-algoritmer for at sikre præcis, pålidelig positionering til de mest krævende automatiseringsapplikationer.
● Brugerdefinerede 2-6-aksede bevægelsestrin udviklet til dine nøjagtige applikationskrav og CAD-specifikationer
● Sub-mikron positioneringsnøjagtighed (±0,5µm) med repeterbarhed på nanometerniveau (±0,1µm) til kritiske præcisionsapplikationer
● Modulært design med udskiftelige komponenter for nem tilpasning og vedligeholdelse
● Avancerede bevægelseskontrolalgoritmer med anti-vibrationsteknologi til ultrastabil positionering
● ISO 9001:2015 certificeret fremstilling med fuld kvalitetskontrol og sporbarhed
Nøglefunktioner og kernefordele
Mekanisk design med høj stivhed
Vores multi-akse præcisionsbevægelsesplatform har højstyrke aluminiumslegering (6061-T6) eller granitbaser for exceptionel strukturel stivhed og minimal termisk deformation. Det modulære design giver mulighed for nem konfiguration af 2-6 akse systemer, mens de præcisionsbearbejdede komponenter sikrer parallelitet og vinkelrethed inden for 5 buesekunder for optimal bevægelsesnøjagtighed.
Avanceret bevægelseskontrolsystem
Integreret med højtydende servomotorer, præcisionskugleskruer eller lineære motorer og absolutte optiske indkodere (1nm opløsning), leverer vores multi-akse trin jævn, præcis bevægelse med sub-mikron nøjagtighed. Den proprietære bevægelseskontrolsoftware inkluderer stioptimering, vibrationsdæmpning og fejlkompensationsalgoritmer i realtid.
Industriel pålidelighed
Hver multi-akse præcisionsbevægelsesplatform er bygget til 24/7 drift i industrielle miljøer med IP65-beskyttelsesklassificering, forseglede lineære føringer og højtemperaturbestandige komponenter. Det robuste design sikrer MTBF (Mean Time Between Failures) på over 20.000 timer med minimale vedligeholdelseskrav.
Tekniske specifikationer
|
Motion Stage Model |
Aksekonfiguration |
Ydelsesspecifikationer |
|
DT-M200 (2-akset XY) |
X/Y Lineær |
±0,5 µm nøjagtighed, ±0,1 µm repeterbarhed, 1000 mm/s hastighed, 10 m/s² acceleration |
|
DT-M300 (3-akset XYZ) |
X/Y/Z Lineær |
±0,8 µm nøjagtighed, ±0,2 µm repeterbarhed, 800 mm/s hastighed, 8 m/s² acceleration |
|
DT-M400 (4-akset XYZR) |
X/Y/Z Lineær + R Roterende |
±1,0 µm nøjagtighed, ±0,3 µm repeterbarhed, 600 mm/s hastighed, 6 m/s² acceleration |
|
DT-M600 (6-akset) |
X/Y/Z Lineær + Rx/Ry/Rz Roterende |
±1,5 µm nøjagtighed, ±0,5 µm repeterbarhed, 400 mm/s hastighed, 4 m/s² acceleration |
|
DT-M-Custom (brugerdefineret) |
Brugerdefineret aksekonfiguration |
Skræddersyet nøjagtighed/gentagelighed, tilpasset hastighed/acceleration, specialiserede monteringsmuligheder |
Mekaniske specifikationer
● Basismateriale: 6061-T6 aluminiumslegering / sort granit (00 级)
● Styresystem: Præcisions lineære rulleføringer / luftlejer
● Drivsystem: Servomotorer med kugleskruer / lineærmotorer
● Feedback: Absolutte optiske indkodere (1nm opløsning)
● Beskyttelsesklasse: IP65-standard (IP67 valgfri)
Miljø- og driftsspecifikationer
● Driftstemperatur: 0-40°C (valgfri temperaturkompensation)
● Luftfugtighed: 10-90 % relativ luftfugtighed (ikke-kondenserende)
● Vibrationsisolering: Passive/aktive vibrationskontrolmuligheder
● Strømforsyning: 200-240V AC, 50/60Hz, 1-faset/3-faset
● Kontrolgrænseflade: EtherCAT / Modbus / TCP/IP / Analog
Multi-Axis Motion Stage Applications
Industriel automation
Industriel automation og robotik
● Præcisions pick-and-place-systemer til elektronisk komponentsamling
● Automatiserede test- og inspektionssystemer til bilkomponenter
● CNC værktøjsmaskiner positioneringssystemer med multi-akse synkronisering
● Robotarm-endeeffektorpositionering med 6-akset præcisionsstyring
Fremstilling af halvledere
Halvleder og elektronik
● Waferhåndterings- og positioneringssystemer til halvlederfremstilling
● PCB-inspektion og -test med flerakset præcisionspositionering
● LED-chippakning og limning med sub-mikron nøjagtighed
● Optisk fiberopretning og splejsningssystemer
Medicinsk og videnskabelig
Medicinsk udstyr og videnskabelig forskning
● Fremstilling og montering af medicinsk udstyr med højpræcisionspositionering
● Biomedicinske billeddannelsessystemer med flerakset prøvepositionering
● Laserkirurgisk udstyr med 6-akset bevægelseskontrol
● Videnskabeligt forskningsudstyr til materialeprøvning og karakterisering
