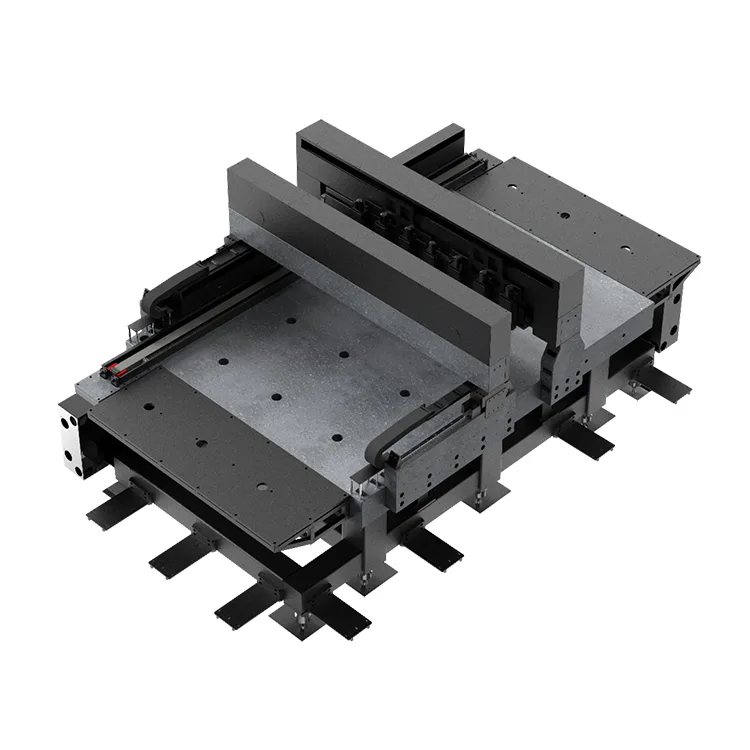

Test af træningsplatform

Vores testøvelsesplatforme integrerer strukturelle rammer med høj stivhed, præcision lineære guider, højtydende servodrev og avancerede optiske indkodere for at opnå ±0,5 µm positioneringsnøjagtighed og ±0,1 µm repeterbarhed. Designet til sømløs integration med synssystemer, laserscannere og taktile sonder, vores bevægelsesplatforme har ultralav vibration, hurtig afbindingstid (≤50ms) og programmerbare bevægelsesprofiler for at sikre præcis, pålidelig positionering for 100 % kvalitetsinspektion og -måling.

● Brugerdefineret testøvelsesplatform udviklet til dine nøjagtige applikationskrav og CAD-specifikationer

● Sub-mikron positioneringsnøjagtighed (±0,5 µm) med repeterbarhed på nanometerniveau til kritiske inspektionsopgaver

● Ultralavt vibrationsdesign med aktiv dæmpning til billeddannelse og måling i høj opløsning

● Sømløs integration med visionsystemer, laserscannere og NDT-udstyr

● ISO 9001:2015 certificeret fremstilling med fuld kvalitetskontrol og sporbarhed

Nøglefunktioner og kernefordele

Mekanisk design med høj stabilitet

Vores testøvelsesplatform har baser af højstyrke aluminiumslegeringer eller granit med integrerede vibrationsisoleringssystemer for enestående stabilitet under højopløsningsinspektion. Det symmetriske strukturelle design minimerer termisk drift og sikrer ensartet belastningsfordeling, mens de præcisionsbearbejdede komponenter opretholder parallelitet og vinkelrethed inden for 3 buesekunder for optimal inspektionsnøjagtighed.

Avanceret bevægelseskontrolsystem

Integreret med højtydende servomotorer, præcisionskugleskruer eller lineære motorer og absolutte optiske indkodere (1nm opløsning), leverer vores inspektionstrin en jævn, præcis bevægelse med en nøjagtighed på under mikron. Den proprietære software til bevægelseskontrol inkluderer stioptimering, vibrationsdæmpning og fejlkompensation i realtid for hurtig, stabil positionering under inspektionscyklusser.

Sømløs systemintegration

Hver test-øvelsesplatform er designet til nem integration med synssystemer, laserscannere, taktile prober og NDT-udstyr. Det modulære design inkluderer standardiserede monteringsgrænseflader (kompatibel med ISO 9001), flere kommunikationsprotokoller (EtherCAT, Modbus, TCP/IP) og brugerdefinerbare software API'er til hurtig integration i eksisterende inspektionsarbejdsgange med minimal nedetid.

Tekniske specifikationer

Mekaniske specifikationer

● Basismateriale: 6061-T6 aluminiumslegering / sort granit (00 级)

● Styresystem: Præcisions lineære rulleføringer / luftlejer

● Drivsystem: Servomotorer med kugleskruer / lineærmotorer

● Feedback: Absolutte optiske indkodere (1nm opløsning)

● Vibrationsisolering: Aktive/passive dæmpningssystemer

Miljø- og driftsspecifikationer

● Driftstemperatur: 18-22°C (temperaturstabilisering valgfri)

● Luftfugtighed: 30-70 % RH (ikke-kondenserende)

● Renrumskompatibilitet: Klasse 1000 (ISO Klasse 6) standard

● Strømforsyning: 200-240V AC, 50/60Hz, 1-faset/3-faset

● Kontrolgrænseflade: EtherCAT / Modbus / TCP/IP / Analog / Digital I/O

Anvendelser til inspektionsbevægelsestrin

Industriel kvalitetskontrol

● Automatiseret visuel inspektion af bilkomponenter og præcisionsbearbejdede dele

● Dimensionsmåling og kvalitetskontrol af flykomponenter

● Detektering af overfladefejl og ruhedsmåling af metaldele

● 100 % inline inspektion af elektroniske komponenter og PCB'er

Optisk inspektion og metrologi

● Optisk inspektion i høj opløsning af halvlederwafere og chips

● Metrologi og kalibrering af optiske præcisionskomponenter og linser

● Mikroskopisk inspektion af mikroelektronik og MEMS-enheder

● 3D overfladeprofilering og topografi målesystemer

Ikke-destruktiv test (NDT)

● Ultralydstest af kritiske strukturelle komponenter med præcis positionering

● Røntgeninspektion og CT-scanning af elektroniske samlinger og medicinsk udstyr

● Termisk billeddannelse og infrarød inspektion af elektroniske systemer

● Magnetisk partikelinspektion af bil- og rumfartskomponenter
