6 eller 8 tommer wafer test

Deaotes 6 eller 8 tommer wafer-testning er designet til at opfylde de strenge krav til wafer-niveau-testning - inklusive sub-mikron positioneringsnøjagtighed, stabil kontaktkraftkontrol og kompatibilitet med forskellige wafertyper - denne sondestation integrerer avancerede bevægelseskontrolsystemer, vakuumpatronteknologi og pålideligt, anti-vibrations-karakterydeevne til at levere parametrisk, repeterbar ydelse og test af elektriske karakterer. pålidelighedstest af halvlederwafere.

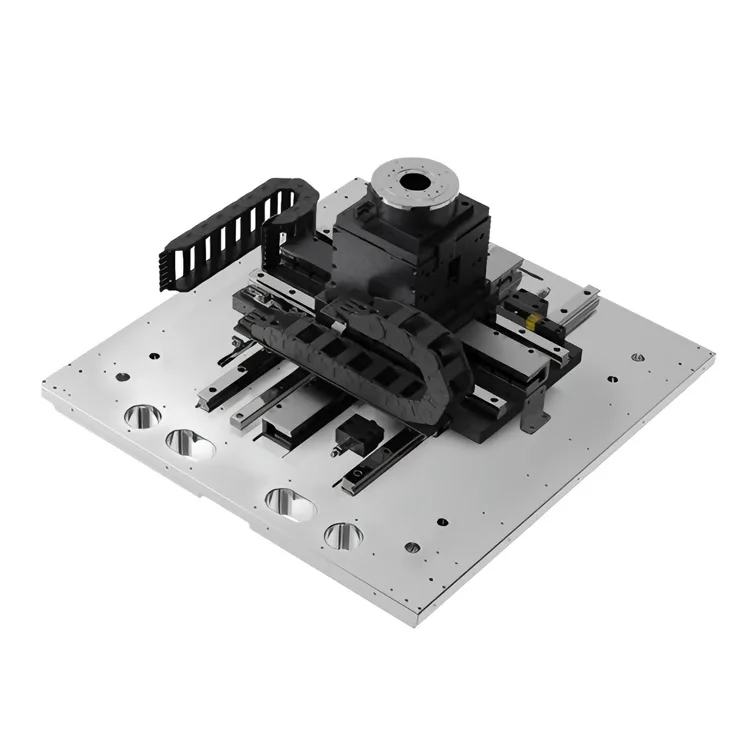

Bygget med Deaotes årtiers ekspertise inden for fremstilling af præcisionsstøbning og bevægelseskomponenter, har 6 eller 8 tommer Wafer-testsondestationen en stiv, termisk stabil granitbase og ultrapræcis XY-trin, der sikrer justering på mikronniveau mellem probekort og wafer-matricer. Den er kompatibel med en lang række probekort (lodrette, udkragede, MEMS) og testudstyr (ATE-systemer, parametriske analysatorer), hvilket gør den velegnet til både R&D og højvolumen produktionstest af logiske chips, hukommelseschips, effekthalvledere og optoelektroniske enheder.

Det modulære design af 6- eller 8-tommers wafer-testprobestation giver mulighed for nem tilpasning til at opfylde specifikke testkrav, herunder temperaturkontrollerede spændepatroner (-40 ℃ til 150 ℃) til høj-/lavtemperaturtestning, automatiseret wafer-håndtering til højkapacitetsproduktion og sømløs integration med dataopsamlingssystemer. Vores løsning hjælper halvlederproducenter og testlaboratorier med at forbedre testnøjagtigheden, reducere antallet af falske fejl og forbedre den samlede testeffektivitet.

Kerne fordele

1. Sub-mikron positioneringsnøjagtighed

Udstyret med højopløsnings lineær encoder-feedback (0,05μm opløsning) og luftbærende XY-trin, opnår sondestationen ±0,5μm gentagelsespositioneringsnøjagtighed og ±1μm absolut positioneringsnøjagtighed til waferjustering. Dette sikrer præcis kontakt mellem sondenåle og waferpuder (kontaktnøjagtighed ≤1μm), eliminerer fejljusteringsinducerede testfejl og sikrer pålidelige elektriske karakteriseringsresultater.

2. Stabil kontaktkraftkontrol

Integreret piezoelektrisk keramisk drev og kraftfølingssystem muliggør præcis kontrol af sondens kontaktkraft (0,1 g til 50 g pr. nål) med ensartet kraftfordeling over sondekortet. Dette forhindrer waferpudebeskadigelse (ridsning, delaminering) og sikrer ensartet elektrisk kontaktmodstand, kritisk for laveffekt- og højfrekvente wafertestapplikationer.

3. Termisk stabilt & anti-vibrationsdesign

Konstrueret med en naturlig granitbase (ultralav termisk udvidelseskoefficient ≤0,5×10⁻⁶/℃) og aktivt anti-vibrationssystem minimerer sondestationen positionsdrift forårsaget af temperaturudsving og eksterne vibrationer. Den temperaturstabiliserede borepatron (temperaturstabilitet ±0,1℃) sikrer yderligere ensartede testbetingelser, som er afgørende for højpræcisions parametrisk test af halvledere.

4. 6/8 tommer wafer kompatibilitet og fleksibilitet

6- eller 8-tommers wafer-testsondestation understøtter problemfri skift mellem 6-tommer og 8-tommer waferstørrelser med justerbar vakuumpatron og waferjusteringsguider, uden behov for udskiftning af tilpasset armatur. Den er kompatibel med forskellige wafertyper (silicium, GaAs, SiC, GaN) og tykkelser (100μm til 775μm), og tilpasser sig forskellige halvledertestbehov (logik, hukommelse, strømenheder, optoelektronik).

5. Høj gennemstrømning og nem betjening

Optimerede bevægelseskontrolalgoritmer muliggør hurtig bevægelse af wafer-scenen (maks. hastighed 100 mm/s) og hurtig die-to-die-positionering (tilpasningstid ≤50ms), hvilket understøtter test med høj gennemstrømning (op til 2000 dies i timen). Den intuitive touchscreen-HMI og kompatibel software (GPIB, USB, Ethernet-grænseflader) muliggør nem integration med ATE-systemer og automatiserede test-workflows, hvilket reducerer operatørens træningstid og menneskelige fejl.

6. Lav vedligeholdelse og lang levetid

Luftlejetrin og berøringsfri drivmekanismer eliminerer mekanisk slid, reducerer vedligeholdelsesfrekvensen og forlænger levetiden (MTBF ≥30.000 timer). Det lukkede design med HEPA-filtreringssystem forhindrer støvforurening af wafere og probekort, mens IP54-beskyttelsesgraden sikrer pålidelig drift i renrumsmiljøer (Klasse 1000/100).

Tekniske specifikationer

Applikationsscenarier

Udviklet udelukkende til 6/8 tommer wafer-testning, er vores sondestation meget brugt i følgende halvledertestapplikationer:

● Parametrisk test: DC/AC karakterisering af logiske chips, hukommelseschips (DRAM, NAND) og effekthalvledere (MOSFET, IGBT)

● Pålidelighedstest: Høj/lav temperatur-cyklus, indbrændingstest og livstidstest af halvlederenheder

● Optoelektronisk enhedstest: test af laserdiode (LD), fotodiode (PD) og LED wafer-niveau

● Compound Semiconductor Testing: GaAs, SiC, GaN wafer test for RF og strømenheder

● R&D & Small-Batch Production: Prototyping og valideringstest af nye halvlederdesigns

Om Deaote

Suzhou Deaote Precision Mold Co., Ltd. er en førende højteknologisk virksomhed med speciale i R&D, fremstilling og salg af præcisionsforme, højpræcisionsbevægelseskomponenter og tilpasset halvledertestudstyr. Med over 15 års ekspertise inden for præcisionsfremstilling betjener vi globale kunder inden for halvleder-, elektronik- og industriel automationssektorer.

Vores 6 eller 8 tommer Wafer-testsondestation udnytter vores kernepræcisionsstøbeteknologi og bevægelseskontrolekspertise til at løse de unikke udfordringer ved test af halvlederwafer. Vi leverer end-to-end-løsninger, fra tilpasset sondestationsdesign til installation på stedet, kalibrering og eftersalgssupport, hvilket sikrer, at vores produkter lever op til de højeste standarder for præcision, pålidelighed og effektivitet.

Suzhou Deaote er forpligtet til at "præcision driver fremskridt, innovation skaber værdi", og overholder strenge kvalitetsstyringssystemer (ISO 9001:2015 certificeret) og kontinuerlige R&D-investeringer og leverer testløsninger, der hjælper vores kunder med at forblive konkurrencedygtige i den hastigt udviklende halvlederindustri.
