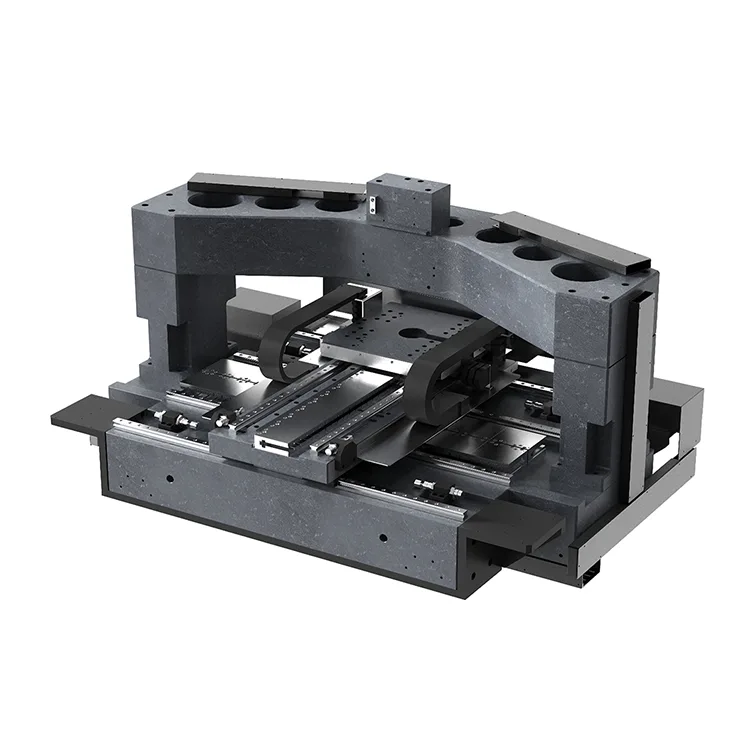

XYZT Gantry Motion Stage til wafer-inspektion

Vores XYZT Gantry Motion Stage til waferinspektion integrerer granitbaser med høj stivhed, luftlejestyr, lineære motordrev og optiske præcisionskodere for at opnå ±1µm positioneringsnøjagtighed og ±0,1µm repeterbarhed. Designet til 24/7 drift i renrumsmiljøer (Klasse 100/Klasse 10), vores portaltrin har ultralav vibration, høj dynamisk respons (500 mm/s maks. hastighed) og termisk stabilitet for at sikre pålidelig detektering af waferfejl og dimensionel metrologi gennem hele produktionslivscyklussen.

● Custom XYZT Gantry Motion Stage for Wafer Inspection konstrueret til dit wafer-inspektionsudstyrs specifikationer og CAD-tegninger

● ±1µm positioneringsnøjagtighed med repeterbarhed på nanometerniveau (±0,1µm) til kritiske wafermålinger

● Luftlejeteknologi til friktionsfri bevægelse og ingen partikeldannelse i renrumsmiljøer

● Termisk stabiliseret design med aktiv temperaturkontrol (±0,01°C) for ultrahøj præcision

● ISO 9001:2015 certificeret fremstilling med fuld sporbarhed for overholdelse af halvlederindustrien

Nøglefunktioner og kernefordele

Mekanisk design med høj stivhed

Vores XYZT Gantry Motion Stage for Wafer Inspection har monolitiske granitbaser (termisk udvidelseskoefficient < 0,5 × 10⁻⁶/°C) og portalbjælker med kulfiberforstærket polymer (CFRP) for exceptionel strukturel stivhed og minimal termisk deformation. Det symmetriske portaldesign eliminerer Abbe-fejl og sikrer ensartet belastningsfordeling over hele waferinspektionsområdet.

Precision Motion Control System

Integreret med højtydende lineære motordrev (nul slør, høj acceleration) og absolutte optiske indkodere (1nm opløsning), leverer vores XYZT-portaltrin en jævn, præcis bevægelse med en nøjagtighed på under mikron. Den avancerede servokontrolalgoritme kompenserer for dynamiske fejl og sikrer positioneringsstabilitet på nanometerniveau under wafer-scanningsoperationer.

Renrums-klar design

Hver XYZT Gantry Motion Stage for Wafer Inspection er konstrueret til klasse 100/Klasse 10 renrumsdrift med vakuumkompatible komponenter, forseglede lineære føringer og materialer med lav afgasning (kompatible med SEMI S2-0701). Luftlejeteknologien eliminerer partikeldannelse, mens det medfølgende kabelstyringssystem forhindrer forurening under højhastighedswaferinspektionscyklusser.

Tekniske specifikationer

Mekaniske specifikationer

Basismateriale: Sort granit (00 级) / CFRP-komposit

Guide System: Præcisionsluftlejer / lineære rulleføringer

Drivsystem: Børsteløse lineære motorer / servomotorer med kugleskruer

Feedback: Absolutte optiske indkodere (1nm opløsning)

Miljøspecifikationer

● Driftstemperatur: 20±0,5°C (aktiv termisk kontrol)

● Renrumsbedømmelse: Klasse 100 (ISO Klasse 5) / Klasse 10 (ISO Klasse 4)

● Vibrationsisolering: Aktivt/passivt vibrationskontrolsystem

● Strømforsyning: 200-240V AC, 50/60Hz, 1-faset/3-faset

Ansøgninger

● Højhastighedsscanning af 200 mm/300 mm/450 mm wafers for partikel- og mønsterdefekter

● Positionering på nanometerniveau til optiske/mikroskopiske defektdetekteringssystemer

● Dynamisk fladhedskompensation for inspektion af skæv wafer

● Integration med laserscannings- og elektronmikroskopiinspektionsværktøjer

Wafer Metrologi

Wafer Dimensional Metrology

● Præcisionsmåling af wafertykkelse, bue og kædeparametre

● Sub-mikron niveaujustering for overlay metrologisystemer

● Termisk stabiliseret positionering til temperaturfølsom metrologi

● Automatiseret in-line metrologi til waferfremstillingsprocesser

Wafer behandling

Wafer behandling og håndtering

● Højpræcisionsjustering til waferlitografi og ætsningsprocesser

● Renrumskompatible waferhåndterings- og overførselssystemer

● Dynamisk positionering til laserskæring og udtynding af wafers

● Integration med robotwaferhåndtering og automatiseringssystemer
